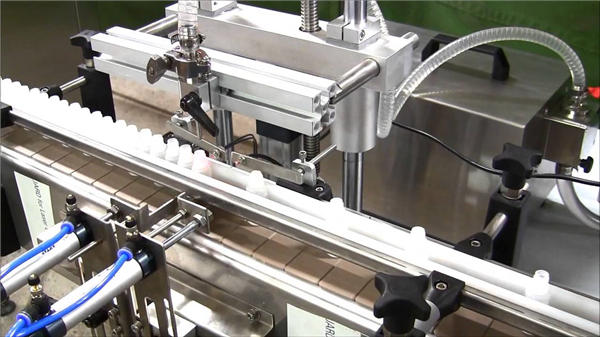

Өндөр хурдны автомат шингэн шингэн лонх дүүргэх машин

NP-MFC өндөр хурдны автомат шингэн шингэн лонх дүүргэх машин

Ашиглалтын нарийвчлал

1.Материалын бэлтгэл: Шаардлагатай шил, бэлэн сав, таг, шингэн эм, залгуур, бүрхэвч нь чичиргээний хоп төмөр замаар дүүрэн байх ёстой бөгөөд бүрхүүлийн дотор болон гадна талд байрладаг.

2. Тэжээлийн шил: лонхны тэжээгч шил нь шилийг заавал хийх

3. Дүүргэлт: Савыг шилжүүлэх замаар лонх онгойлгохдоо дискийг зузаан байрлуулахад дискийг дахин завсрын дискийг дүүргэх, зогсоох, таглах, шураг таг руу байрлуулах замаар хийнэ. Шийдэл нь силикон хоолойгоор перисталтик насос сорох замаар, дүүргэлтийн станцад дахин зүүгээр дамжина. лонхонд шингэнийг дүүргэх шингэнийг дээш, доош нь хөдөлгөж болно. Зүү бүрийг дээш доош доош чиглүүлж бөглөж дуусгах боломжтой

4. Залгаад: Залгуурыг зогсоолын станц руу чичирхийллийн холбогч, шилэн хөдөлгөөнийг зогсоолын станц руу дугуйны хөдөлгөөнөөр, шилэн хий илрүүлэх замаар цилиндрийн ажлыг хянах цилиндрийн соленоид хавхлагын ажлын дохиоллыг хянах бөгөөд ингэснээр лонхны гассер ямар ч функцгүй болно. , таталцлын зарчмын загвар ашиглан хавтан дээрх бөглөөгүй лонх залгуур, удаан хугацааны турш тогтворгүй байдал үүсэхээс өмнө хавар эсвэл хавар хийсэн хавтангаас зайлсхийх тул залгуур нь маш зөв юм.

5. Хүрэх: Лонхыг доор байрлуулсан, тогтмол эргэлддэг эрэг шураг бүхий янз бүрийн хэмжээг хамарч, цилиндрээр хийж, нягтрал, шурагны таг, ижил төстэй зарчмаар илгээгдсэн дискийг байрлуулаад лонх дотор сайн залгуур нэмж оруулаарай. лонх нь зөв зогсох үед эргэлдэх байдал буурах даруу байдал эрэг шураг бүрхэвч дуусна. Шургийн малгай нь шурагны бэхэлгээг тохируулахын тулд лонхны таг ба лонхны утас нь эргэлтийн дагуу тогтмол эргэлтийн загварыг авдаг. байрлуулсны дараа автомат гүйдэг болохоос гадна шил биш шархадсан бүрхэвчтэй болох зорилгодоо хүрнэ

6. Савыг гаргаж ав: Маш сайн бүрхэвчтэй савыг лонхны дугуйгаар дамжуулж, туузан дамжуулагч руу буцааж эцсийн хүргэлтийг машины гадна талд хийж, дараагийн сав баглаа боодлын процесст оруулна.

Тэмдэглэл

---

1, машин нь нарийн залгуур дээр суурилуулсан өвөрмөц залгуурыг ашигладаг.

2, лонх дүүргэхгүй, залгуур дээр сав байхгүй, залгуур бүрхэвч функцгүй.

3, яаралтай зогсоох унтраалгатай, машин нь зарагдахаа больсон үед автомат дохиолол өгдөг.

4, тоосны бүрхэвч бүхий энэ машин

Техникийн параметр

---

Үйлдвэрлэлийн хүчин чадал	80-120ботл / минут
Хэрэглээний шил	2-30мл шил
Дүүргэлт хийх цорго	2 цорго
Дүүргэлтийн нарийвчлал	± 1%
Товших хошууг дарна уу	2 цорго
Товшилтын хувь	99% ба түүнээс дээш (залгуур тохирох залгуурын онцлогоос хамаарна)
Хурдны хяналт	давтамжийн хяналт
Лонхны хэмжээ	10 мм-ээс их
Цахилгаан хангамж	380V 50Гц
Эрчим хүч	2кв
Агаарын хангамж	0.3 ~ 04kfg / cm2 байна
Хийн хэрэглээ	10 ~ 15м3 / цаг байна
Хэмжээ	3000 х 1300 х 1700 мм

Үндсэн тохиргоо

---

Mesa, хажуугийн хавтан нь өндөр чанарын 304 зэвэрдэггүй ган эсвэл бусад үйлдвэрлэлийн FDA баталгаатай, 316 Lquality зэвэрдэггүй ган материалын холбоо барих хэсгүүд

Дүүргэгч цорго материалыг	SUS 316L зэвэрдэггүй ган
Дүүргэлтийн төрөл	Перисталтик насос
CAM индексжүүлэх	Шандонг жүчэн
Хөрвүүлэгч	Японы mitsubishi
PLC	Siemens
Мэдрэгчтэй дэлгэц	Siemens
Үндсэн мотор	ABB
нам хүчдэлийн аппарат	Шнайдер
Servo мотор	Тайванийн TECO
