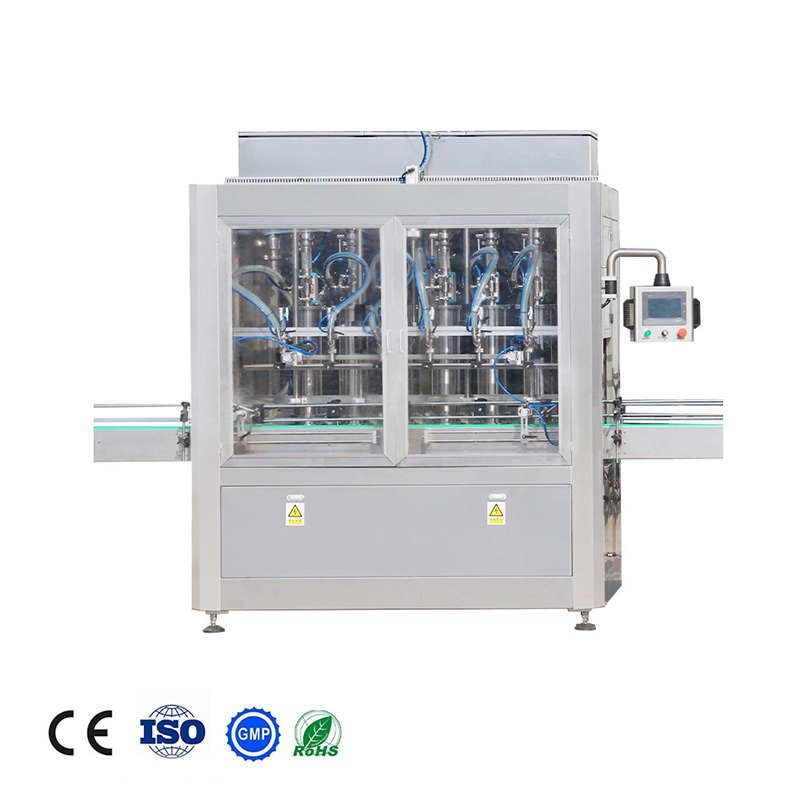

Автомат гоо сайхны үнэртэй усны шингэн шил сав лонх дүүргэх машин

1. Танилцуулга

1.1 Servo Drive систем

VKPAK-ийн эзэлхүүн дүүргэх систем нь өндөр тогтвортой байдал, нарийн байрлалд хүрэхийн тулд үндсэн дүүргэлтийн бүтцийг хянахын тулд зөвхөн нарийн серво хөтөч системийг ашигладаг.

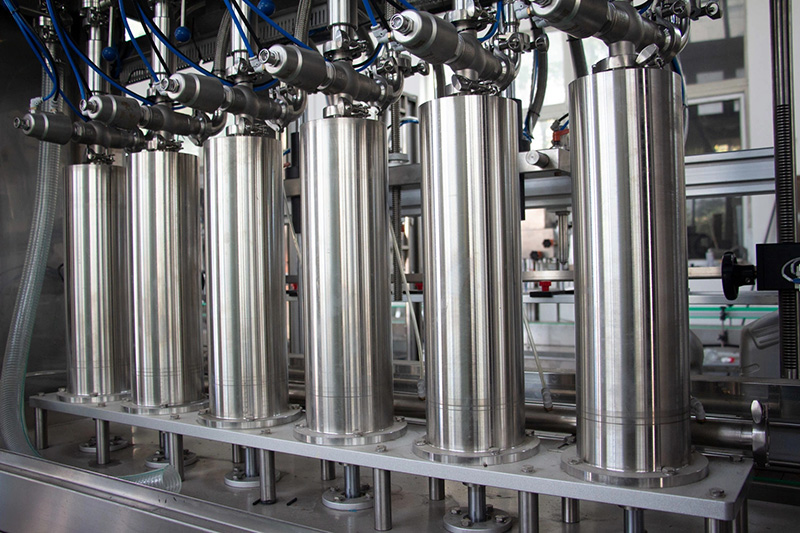

1.2 Босоо хөтлөгчтэй поршений

Манай онцгой серво хяналтын системээр дүүргэгч поршений хөдөлгөөний босоо цохилт нь урт хугацааны эрчим хүч хэмнэх үр дүнг өгдөг төдийгүй машины ачааллыг бууруулахад гайхалтай үр дүнг бий болгодог.

1.3 Хэрэгсэлгүй тохируулга

Бөглөх хэмжээг өөрчлөх үед багаж хэрэгсэлгүй үйлдвэрлэлийн өөрчлөлт; PLC дээрх хүсэх дугаарын түлхүүрээр хэрэглэгчдэд цаг хэмнэх хамгийн сайн үр дүнг өгдөг.

Servo хяналтын системийн нарийн загвар нь шингэний өөр өөр онцлог шинж чанараар дүүргэсэн шингэний дээд хэсэг, лонхны хүзүү (нээх) дүүргэлт зэргийг сонгох боломжтой.

1.4 Өндөр нарийвчлалтай

Нарийхан servo систем нь поршений цохилтоор дүүргэх хэмжээг нарийн хянадаг, ухаалаг поршен нь уурхай тохируулгын механизмаар бүтээгдсэн бөгөөд хэрэглэгчдэд өндөр нарийвчлалтай наалддаг.

1.5 Дасан зохицох чадвар өндөр

Энэхүү дүүргэх машин нь хүнс, эм зүй, хими, гоо сайхан, төрөл бүрийн үйлдвэрүүдэд өргөн хэрэглэгддэг.
Хувийн удирдлагын самбарын систем нь PLC дээр үйлдвэрлэлийн хяналтыг хийснээр хэрэглэгчдэд хялбар ажиллагаа, үр дүнтэй удирдлагын үр дүнг өгдөг.

2.Хөгжил

2.1 Panasonic servo системээр хянагддаг
2.2 Хяналттай болон янз бүрийн дүүргэх хурд.
2.3 ± 0.5% хүртэл нарийвчлалтай (ундны устай хамт).
2.4 Siemens PLC болон Hi-tech Touch Screen удирдлагатай хялбар дижитал удирдлагатай.
2.5 Хямдхан солих, цэвэрлэх зориулалттай.
2.6 ISO-9001 системийг ашиглан мэргэжлийн үйлдвэрлэлийн техник.
2.7 Panasonic мотороор удирддаг бат бөх конвейерийн систем. Төрөл бүрийн бүтээгдэхүүнд нийцүүлэн тохируулах боломжтой конвейерийн чиглүүлэгч төмөр зам.
2.8 GMP стандарт зэвэрдэггүй ган.
2.9 Савыг дүүргэхээс өмнө шилийг хамгийн сайн байрлуулах механизмыг лонх хадгалах механизм.
2.10 Лонхгүй сав дүүргэх систем байхгүй.
2.11 Лонхны саатал илрүүлэх.
2.12 Операторын үйлдвэрлэлийн алдааг мэдээлэхийн тулд анхааруулах гэрэл, дуут дохиолол.
2.13 Аюулгүй ажиллагааны бүртгэлд зориулагдсан түгжигчээр хамгаалагдсан бөглөх бүс.
2.14 Хэт их ачаалалтай үед хамгаалах зориулалттай ABB хэлхээний таслагч.
2.15 Цаашид ажиллуулахад зориулагдсан дүүргэлтийн параметрүүдийг хадгалах санах ой.
2.16 Суулгах, ажиллуулахад хялбар, хамгийн их гүйцэтгэл, урт дүүргэгч ашиглалтын хугацаа хамгийн бага засвар үйлчилгээ шаарддаг.
2.17 Тоон унших чадвартай дууны хэмжээг хурдан өөрчлөх.
2.18 Нарийхан дүүргэгч бүтэц, Европын машинуудтай харьцуулж дуусгах.
2.19 Дууны хэмжээг мэдрэгчтэй дэлгэц дээр өөрчилж болно. Дүүргэгч бүлүүрийг servo системээр хянадаг.
2.20 Нарийн тохируулгатай поршений тохируулга.
2.21 Нэг шилэн дээр хоёр, гурав дахин их зүйлийг дүүргэх үйлдлийг идэвхжүүлэх дижитал хяналтын систем.
2.22 Цорго бүрэн автомат босч, тохируулгыг мэдрэгчтэй дэлгэц дээр хийж болно.
2.23 Хушуу нь хөөсөн шингэний бөмбөлгийг арилгахын тулд шингэний түвшин (доор ба түүнээс дээш) -тэй синхрон хийж савны амнаас эсвэл доороос дээш байхаар тохируулж болно.
2.24 Бөглөх үед хурдыг тохируулж болно, энэ нь эхэндээ аажмаар дүүргэж, дараа нь илүү хурдан хурдсах болно, эцэст нь дуусгахын тулд дахин нэг удаа удаашруулна. Энэ нь хөөсөрсөн шингэнийг бөөгнөрүүлж, асгарахаас сэргийлж чадна.

Үзүүлэлт

Дүүргэлтийн хүчин чадлын сонголтууд	20-100cc / 50-500cc / 100-1000cc
Шингэн холбоо барих хэсгийн материалын сонголт	Зэвэрдэггүй ган 304 / 316L
Нийлүүлэлтийн хүчдэл	220 / 380V, 50-60Hz, 3 үе шат
Эрчим хүчний хэрэглээ	1.5 кВт
Агаарын даралт	4-6кг
Хэмжээ	(L) 3000mm X (W) 950mm X (H) 1770mm хэмжээтэй байна
Цэвэр жин	850кг

Үндсэн мэдээлэл

Автомат зэрэг: Бүрэн автомат
Дүүргэгч хавхлагын толгой: Олон толгойтой
Тунгах төхөөрөмж: Залгагч
Сав баглаа боодлын контейнер өргөх бүтэц: Пневматик өргөлт
Сав баглаа боодол: Лонх
Баталгаат хугацаа: Нэг жилийн баталгаа
Servo Drive систем: Өндөр нарийвчлал, нарийвчлал
Дүүргэлтийн хэмжээ: 20мл-1000мл
Тээврийн багц: Модон
Гарал үүсэл: Хятад, Шанхай
Төрөл: Эзлэхүүн дүүргэх машин
Материалын төрөл: Шингэн
Тэжээлийн цилиндрийн бүтэц: Олон өрөөтэй хооллох
Дүүргэлт хийх зарчим: Пистион
Бүтэц: Шугаман
Сав баглаа боодлын материал: Нийлмэл материал
Холбогдох: Хүнс, эм, химийн, гоо сайхан, Var
Толгойг бөглөх: 8 (өөрчилж болно)
Барааны тэмдэг: VKPAK
Үзүүлэлт: (L) 3000mm X (W) 950mm X (H) 1770mm
HS код: 8422303090
